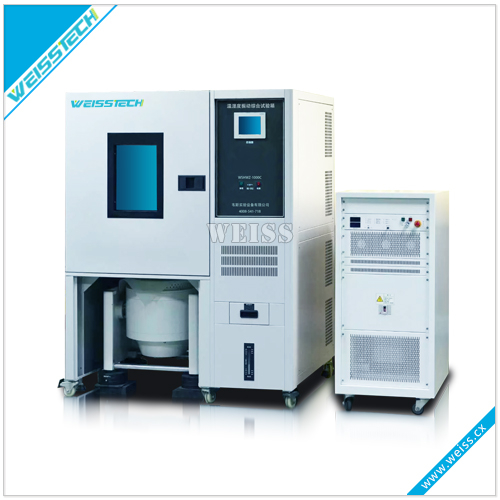

温湿度振动综合试验箱

产品简介

温湿度振动综合实验箱又名三综合试验箱，产品结合温度、湿度、振动功能于一体，适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在综合的恶劣环境下检验其各项性能指标。

产品用途

温湿度振动综合实验箱主要为航天、航空、石油、化工、电子、通讯等科研及生产单位提供温湿度变化环境，同时可在试验箱内将电振动应力按规定的周期施加到试品上，供用户对整机（或部件）、电器、仪器、材料等作温湿度、振动综合应力筛选试验，以便考核试品的适应性或对试品的行为作出评价。与单一因素作用相比，更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性，暴露产品的缺陷，是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。

适用标准：
?GB10589-89低温试验箱技术条件；
?GB10592-89高低温试验箱技术条件；
?GB2423.1-89电工电子产品基本环境试验规程 试验A：低温试验方法；
?GB2423.2-89电工电子产品基本环境试验规程 试验B：高温试验方法；
?IEC68-2-1基本环境试验规程 试验A：寒冷；
?IEC68-2-2基本环境试验规程 试验B：干热；
?GJB150.3-86军用设备环境试验方法 高温试验；
?GJB150.4-86军用设备环境试验方法 低温试验；
    GB11158；GB10592；GB10589；GB2423.1、2、22；GJB150.3-86；GJB150.4-86等；
?GB/T2423.3-93电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法；
?GB/T2423.4-93电工电子产品基本环境试验规程 试验Db交变湿热试验方法；
?GJB150.9-86军用设备环境试验方法  湿热试验；

技术参数

型号

WSHW-080

WSHW-150

WSHW-225

WSHW-408

WSHW-800

WSHW-1000

内部尺寸 WxHxD (cm)

40x50x40

50x60x50

50x75x60

60x85x80

100x100x80

100x100x100

外部尺寸WxHxD (cm)

90x136x94

100x146x104

100x161x117

110x171x137

150x186x137

150x186x157

温度范围

G:-20~150℃ Z:-40~150℃ D:-70~150℃

湿度范围

20%~98%R.H.(10%-98%R.H/5%~98%R.H为特殊选用条件）

温湿度解析精度/均匀度

±0.1℃；±0.1%R.H./ ±1.0℃；±3.0%R.H.

温湿度控制精度/波动度

±1.0℃；±2.0%R.H./ ±0.5℃；±2.0%R.H.

升温/降温时间

约4.0℃/分钟；约1.0℃/分钟（每分钟下降5~10℃为特殊选用条件）

内外部材质

全机为SUS 304#不锈钢板雾面处理，内箱为不锈钢

保温材质

耐高温高密度氯基甲酸乙醋泡沫绝缘体材料

冷却系统

风冷式/单段压缩机(-20℃) ，风、水冷式/双段压缩机(-40℃~-70℃)

振动系统

正弦推力：300kgf
随机推力：240kgf
使用频率范围：DC～5000Hz
台面直径：Φ186mm
最大连续加速度：80g
最大连续速度：1.80m/s
最大位移：25mm
漏磁：≤1.5mT
台体运动部件质量：3.8kg
外形尺寸：660×540×780
系统总功耗：6KVA
台体重量：360kg
最大承载：120kg

控制频率范围： 1-5000Hz
频率示值误差：5Hz<f<100Hz, 0.05Hz; ≥100Hz,  0.05%
振动信号幅值精度：≤0.5dB
信号失真度：≤0.3%(f≤2000Hz); ≤0.5%(f>2000Hz)
振动方式：定频、扫频。
扫频方式：对数、线性
扫频速率：0.3-20ct/min
扫频误差：≤0.001%
试验谱设置：交越频率点个数不限。
控制方式：最大值、最小值、平均值
动态范围：100dB
控制精度：±0.5dB
谐波失真：≤0.3％
压缩精度：≤±1.5dB
压缩速度：自适应
随机振动控制
频率范围：0.3-5000Hz
频率分辨率：100、200、400、800、1600线
控制谱动态范围：≥80dB（JJG948-1999规定谱形、自闭环）
控制精度：PSD≤±0.7dB(90%置信度)
回路时间：<100mS(不含显示时间)
控制方式：最大值、最小值、平均值、加权平均控制
试验谱设置：交越频率点个数不限。
振级设置：在0—20dB范围内，试验振级及时间任意设定。
正弦加随机控制
宽频控制：宽带控制性能和随机控制一致
正弦信号：实时生成12个不同频率的正弦信号,每个正弦信号的频率连续变化
闭环控制：随机按功率谱控制,正弦按幅值控制
频率范围：在宽带范围内设置上下限频率
扫频速率：线性0~1000Hz/min,对数0~20oct/min
扫描方向：向上或向下
扫频模式：线性或对数或定频
谐波扫描：可选择倍频程和非倍频程方式
炮振设置：设置各子波运行时间和停止时间
计划设置：进度表开启或关闭各窄带
冲击波形：半正弦、前峰据齿、后峰据齿、梯形波、三角波、矩形波。
冲击波形补偿：前补偿、后补偿、前后补偿，补偿时间、补偿形式按ML-STD810标准或自定义。
冲击脉宽：1～500 ms
每分钟冲击次数：1～1000 依冲击脉宽、每帧点数而定。

配件

记录器(选购)、观视窗、50mm测试孔、PL箱内灯、隔板、干湿球纱布

控制器

韩国“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 　任选

压缩机

法国“泰康”牌
